Симметричное бурение вскрышных пород

Симметричная система обсадных пород.
Симметричная система представляет собой гениально простой концентрический метод бурения вскрышных пород с помощью обсадной колонны. Symmetric позволяет бурить прямые скважины под любым углом (в том числе горизонтальным) и на глубину более 100 метров. Компоненты единого эффективного бурового долота состоят из:
Пилотного долота с большими внутренними промывочными отверстиями и внешними промывочными канавками.
Симметричная кольцевая коронка (развертка) с внутренним байонетным соединением
Башмак для забивания обсадной колонны.
Пилотное долото крепится к любому обычному хвостовику погружного пневмоударника или к резьбе верхней штанги пневмоударника.
Башмак обсадной колонны приварен к корпусу. Пилотная и кольцевая коронки фиксируются вместе байонетным соединением. Они просверливают отверстие достаточно большого размера, чтобы в него можно было втянуть обсадную колонну. Пилотное и кольцевое долото вращаются вместе с бурильной колонной, тогда как башмак обсадной колонны и обсадная колонна не вращаются. При достижении требуемой глубины пилотное долото разблокируется легким вращением бурильной колонны в обратном направлении. Бурильная колонна и пилотное долото будут извлечены через обсадную колонну, кольцевые долота и башмак обсадной колонны останутся в скважине для системы постоянной обсадной колонны. Кроме того, кольцевые долота и обсадную колонну можно извлечь благодаря специальной конструкции кольцевых долот и башмака обсадной колонны. Мы можем изготовить как постоянную симметричную, так и извлекаемую симметричную систему, которая может удовлетворить ваши всесторонние требования.
Существует два типа системы концентрических кожухов: один постоянного типа, другой извлекаемый.

Порядок работы, пожалуйста, проверьте ниже:

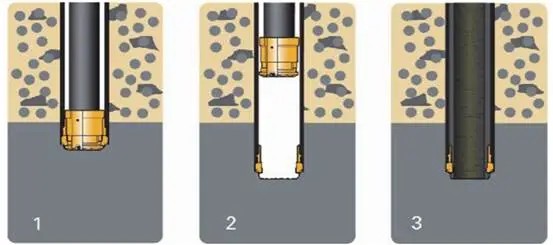

Постоянный

1. Когда начинается бурение, пилотное долото опускает кольцевое долото в скважину, следуя за башмаком обсадной колонны и обсадной трубой.

2. У коренной породы начните обратную циркуляцию инструментов и вытащите пилотное долото из скважины, оставив кольцевое долото в отверстии.

3. Залейте бетон или выполните следующие строительные работы.

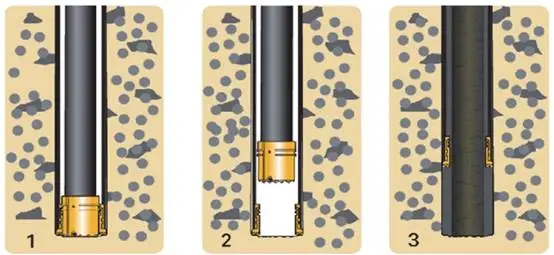

извлекаемый

1. После начала бурения пилотное долото перемещает кольцевое долото вниз до

отверстие, следовавшее за башмаком обсадной колонны и обсадной трубой.

2. У коренной породы начните обратную циркуляцию инструментов и вытяните пилот.

сверло вышло из просверленного отверстия, оставив кольцевое сверло в просверленном отверстии.

3. Вытащите обсадную трубу с помощью кольцевого сверла и одновременно залейте бетон.
